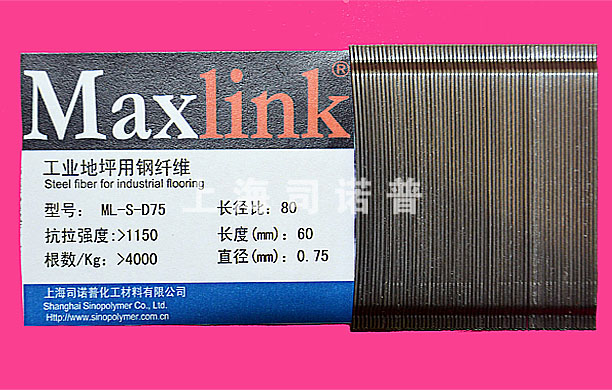

散装或成排钢纤维

钢纤维混凝土是近年来在国际和国内迅速发展的新型复合材料，具有优良的抗拉、抗弯、抗剪、阻裂、耐冲击、耐疲劳、高韧性等性能，被广泛用于建筑、公路路面、桥梁、隧道、机场道面、水工、港工、军事工程和各种建筑制品等领域。钢纤维在混凝土中的应用，不仅可以提高各项性能指标，而且使得施工方法更简便、快捷，在保证工程质量的前提下，可以节省大量钢筋、水泥和人力资源，从而显著降低工程总造价。

司诺普的工业地坪用钢纤维主要用于模筑类型的、大规模的、钢纤维混凝土工业地坪。

主要特点：
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
技术优势：  抗拉强度高；
由于应力的重分布，提高了混凝土的抗荷载能力；
能有效控制裂缝的生成；提高混凝土的抗渗性和耐久性；
增强结构的抗冲击性和抗剪性；
提高了混凝土地面的耐磨性和抗疲劳强度；

经济优势：  掺量低，性价比更高；
                 施工快捷简便，缩短施工周期；
                 可使得地面厚度减薄；

节能环保：  节省大量钢筋、水泥，从而大大减少碳排放。
施工性好：  易分散；方便添加；

产品规格：

                  型号                                      直径(mm)            长度（mm）           长径比              抗拉强度           根数/Kg
Sinopolymer  ML-D-75                       0.75±0.01            60±2                          80±5%            >1150                >4000

包装规格：
                     20Kg/箱

推荐掺量：15~40 Kg/m3，建议掺量 30Kg/m3

应根据地坪的设计流程，依据中国工程建设规范《纤维混凝土结构技术规程》CECS 38:2004，以及地基条件、荷载条件、均布、集中、车辆等载荷条件、混凝土强度和钢纤维规格型号，以及外部条件、地坪伸缩缝间距、混凝土内外温差等条件，计算混凝土的厚度和钢纤维的掺量。

在施工时钢纤维在混凝土中的掺入量为1.0％～2.0％（体积比），但最大掺量不宜超过2.0％。较之普通混凝土，抗拉强度提高40%—80%，抗弯强度提高60%—120%，抗剪强度提高50%一100%，抗压强度提高幅度较小，一般在0—25%之间，但抗压韧性却大幅度提高。
钢纤维的添加，与未添加钢纤维的混凝土相比，可使路面厚度减薄50％以上，缩缝间距可增至15m～30m，因而可以不用设胀缝和纵缝。
钢纤维混凝土所用的水泥宜采用425＃～525＃普通硅酸盐水泥，以保证混合料具有较高的强度和耐磨性能。钢纤维混凝土用的粗骨料最大粒径为钢纤维长度的2/3.不宜大于20mm.细集料采用中粗砂，平均粒径0.35mm～0.45mm，松装密度1.37g/cm3.砂率采用45％～50％。

钢纤维混凝土的施工工艺流程：

1、钢纤维搅拌：在搅拌站或施工现场与其他骨料一起添加、搅拌；
2、钢纤维混凝土浇筑：采用直卸浇筑或泵送浇筑；
3、钢纤维混凝土振捣、整平：激光整平机或振动梁
4、钢纤维混凝土抹面、收光：采用单盘或双盘抹光机；
5、钢纤维混凝土地坪切缝、打胶；
6、钢纤维混凝土地坪养护：撒水养护或喷洒养护剂；
7、完工地坪。

注意事项：

1、保持干燥，防止受潮；
2、操作时必须佩戴防护手套和护目镜；
3、禁止堆放；
4、搅拌站配料时，切勿将钢纤维当作混凝土的第一成分添加使用；
5、搅拌运输车：切勿将钢纤维当作混凝土的第一成分添加使用；切勿将搅拌筒装载过满以防钢纤维分布不均；
6、如采用泵送方式，则泵送软管的直径必须大于钢纤维长度的1.5倍。
7、在使用钢纤维混凝土之前，必须进行以下初步检测：
和易性；
含气量；
粘结成排钢纤维的分散性；
混凝土中钢纤维的均匀分布性；
8、钢纤维添加前的最佳塌落度在>12cm, 钢纤维的添加可降低塌落度（因其掺量和种类而异）。
